Roletes de Carga Média

Indicados para os mais variados tipos de ambientes, com movimento preciso, podendo ser aplicados em transportadores gravitacionais ou motorizados.
Sendo muito utilizado no transporte de Pallets, tambores, container, e também no uso de transportadores de correia para produtos a granel.
Podendo ser de eixo fixo, eixo fresado, com rosca, a ser especificado pelo cliente ou retrátil por mola, como mostra tabela abaixo:

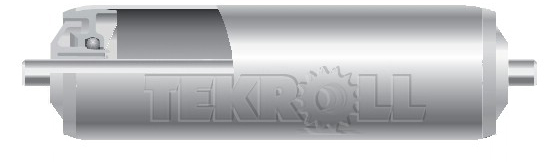

Rolete de Carga Média
Ø Diâmetro Eixo Capac.= 500mm Código
2 3/8"(60,3mm) 12 - 20 mm 50 a 150 Kg TR-60 / EF / EFR / ECR / ER
2½" (63,5mm) 12 - 25 mm 60 a 180 Kg TR-63 / EF / EFR / ECR / ER
3" (76,2mm) 12 - 25 mm 70 a 200 Kg TR-76 / EF / EFR / ECR / ER
3½" (88,9mm) 12 - 25 mm 80 a 350 Kg TR-88 / EF / EFR / ECR / ER

Saiba como identificar nossos códigos:

Nomenclatura dos Roletes

Observação:
Os diâmetros dos eixos acima especificados são conforme padrão de mercado, isto não significa que não podem ser especificados diâmetros diferentes pelo cliente.
A capacidade de carga fornecida é teórica e pode variar para mais ou para menos de acordo com o passo (distância entre centro dos roletes), quanto menor o passo, maior a capacidade devido à melhor distribuição da carga sobre roletes.

Características:

Tubo:
Industrial SAE 1020, Inox AISI (304, 316 ou a ser especificado).
Eixo:
Podendo ser SAE 1020/1045, trefilado (tolerância h11), redondo ou sextavado 7/16”.
Mancais:
Mancais de Polietileno de Alta Densidade Injetado (PAD) ou estampado em Aço SAE 1020, com tampa de proteção metálica.
Rolamento:
Rolamento de Precisão “ZZ” ou “2RS”.
Encaixe:
Os roletes podem ser fixados com rosca a iniciar de M8 até M16, encaixe fresado a ser determinado pelo cliente ou retrátil por mola, sendo este o mais simples para montagem final, pois dispensa rasgos oblongos na estrutura e a utilização de parafusos.
Para todos os casos de fixação o cliente deverá fornecer o diâmetro do eixo e o código de fixação ou consultar nosso departamento técnico caso tenha dúvidas.
Acabamento:
Tubo em aço SAE 1020 – Galvanizado Eletrolítico
Tubo em aço Inox – Polido ou Natural
Revestimentos Especiais:
Os roletes podem ser revestidos com mangueira Spiraflex, borracha ou poliuretano, dependendo do material a ser transportado, assim evitando riscos ou avarias.
