Roletes de Carga Pesada

Indicados para instalações que necessite longo período de serviços contínuos, para transporte de diversos tipos de materiais, com pesos específicos médios e elevados, diversas granulações e altas capacidades.
Podendo ser de encaixe fixo, eixo fresado, com rosca a ser especificado pelo cliente, como mostra tabela abaixo:

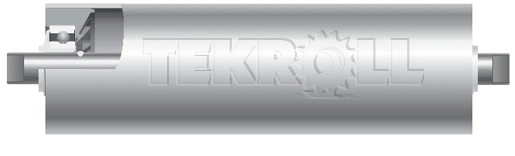

Rolete de Carga Pesada
Ø Diâmetro Eixo Capac.= 500mm Código
2½"(63,3mm) 17 - 20 mm 120 a 300 Kg TR-63P / EF / EFR / ECR / ER
3" (76,2mm) 17 - 25 mm 150 a 380 Kg TR-76P / EF / EFR / ECR / ER
3½" (88,9mm) 17 - 25 mm 180 a 400 Kg TR-88P / EF / EFR / ECR / ER
4" (101,6mm) 20 - 30 mm 250 a 500 Kg TR-101P / EF / EFR / ECR / ER
4½" (114,3mm) 20 - 35 mm 300 a 600 Kg TR-114P / EF / EFR / ECR / ER
5" (127mm) 20 - 40 mm 400 a 800 Kg TR-127P / EF / EFR / ECR / ER

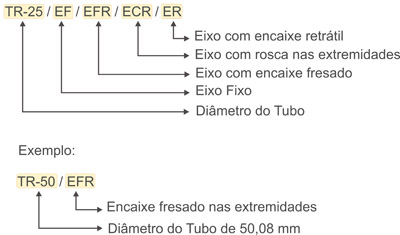

Saiba como identificar nossos códigos:

Nomenclatura dos Roletes

Observação:
Os diâmetros dos eixos acima especificados são conforme padrão de mercado, isto não significa que não podem ser especificados diâmetros diferentes pelo cliente.
A capacidade de carga fornecida é teórica e pode variar para mais ou para menos de acordo com o passo (distância entre centro dos roletes), quanto menor o passo, maior a capacidade devido à melhor distribuição da carga sobre roletes.

Características:

Tubo:
Industrial SAE 1020, Inox AISI (304, 316 ou a ser especificado).
Eixo:
Podendo ser SAE 1020/1045, trefilado (tolerância h11), redondo ou sextavado 11/16”.
Mancais:
Mancais de aço estampado soldado no tubo, com tampa metálica para proteção do rolamento, tendo como opcional labirinto duplo e retentor de poliuretano para vedação e proteção do rolamento.
Rolamento:
Rolamento de Precisão “ZZ” ou “2RS”, de acordo com o diâmetro do eixo.
Encaixe:
Os roletes podem ser fixados com rosca a iniciar de M12 até M25, encaixe fresado a ser determinado pelo cliente ou fixo.
Para todos os casos de fixação o cliente deverá fornecer o diâmetro do eixo e o código de fixação ou consultar nosso departamento técnico caso tenha dúvidas.
Acabamento:
Tubo em aço SAE 1020 – Galvanizado Eletrolítico
Tubo em aço Inox – Polido ou Natural
Revestimentos Especiais:
Os roletes podem ser revestidos com mangueira Spiraflex, borracha ou poliuretano, dependendo do material a ser transportado, assim evitando riscos ou avarias.
