Roletes de Retorno Liso para Esteiras

Utilizado em instalações que possuam necessidades de longos períodos de serviços contínuos, para transporte de diversos tipos de materiais, com pesos específicos médios e elevados, diversas granulações e altas capacidades.

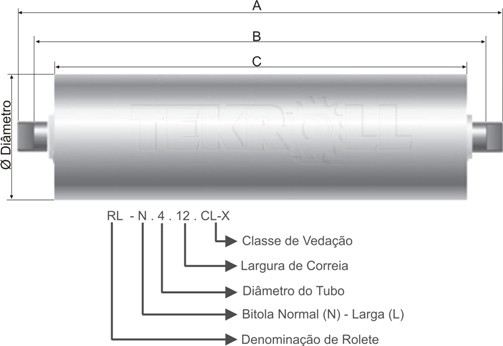

Rolete de Esteira de Retorno Liso para Esteiras

Tipos de Encaixe para ponta do Eixo

Padrões de Encaixe, LPW e FAÇO

Dimensões Bitola Normal

Correia A B C ØDiâmetro Código
12" 406 mm 390 mm 368 mm 101,6 mm RL-N.4.12.CL
14" 466 mm 450 mm 428 mm 101,6 mm RL-N.4.14.CL
16" 514 mm 498 mm 484 mm 101,6 mm RL-N.4.16.CL
20" 595 mm 579 mm 565 mm 101,6 mm RL-N.4.20.CL
24" 702 mm 686 mm 672 mm 101,6 mm RL-N.4.24.CL
30" 862 mm 846 mm 832 mm 101,6 mm RL-N.4.30.CL
36" 1025 mm 1009 mm 995 mm 101,6 mm RL-N.4.36.CL
42" 1224 mm 1208 mm 1194 mm 101,6 mm RL-N.4.42.CL
48" 1330 mm 1314 mm 1300 mm 101,6 mm RL-N.4.48.CL
54" 1463 mm 1447 mm 1433 mm 101,6 mm RL-N.4.54.CL
60" 1635 mm 1619 mm 1605 mm 101,6 mm RL-N.4.60.CL
72" 2016 mm 2000 mm 1986 mm 101,6 mm RL-N.4.72.CL

Dimensões Bitola Larga

Correia A B C ØDiâmetro Código
16" 528 mm 506 mm 500 mm 101,6 mm RL-L.4.16.CL
20" 628 mm 606 mm 600 mm 101,6 mm RL-L.4.20.CL
24" 728 mm 706 mm 700 mm 101,6 mm RL-L.4.24.CL
30" 898 mm 876 mm 870 mm 101,6 mm RL-L.4.30.CL
36" 1048 mm 1026 mm 1020 mm 101,6 mm RL-L.4.36.CL
42" 1198 mm 1176 mm 1170 mm 101,6 mm RL-L.4.42.CL
42" 1198 mm 1176 mm 1170mm 152 mm RL-L.6.42.CL
48" 1348 mm 1326 mm 1320 mm 101,6 mm RL-L.4.48.CL
48" 1348 mm 1326 mm 1320 mm 152 mm RL-L.6.48.CL

Observação:
Os diâmetros dos eixos acima especificados são conforme padrão de mercado, isto não significa que não podem ser especificados diâmetros diferentes pelo cliente.

Características:

Tubo:
Industrial SAE 1020.
Eixo:
Eixo em aço SAE 1020/1045, trefilado (tolerância h11), redondo.
Mancais:
Mancais estampados ou soldados.
Rolamento:
Rolamentos "ZZ" ou "2RS", de acordo com o diâmetro do eixo.
Encaixe:
Padrão LPW ou encaixe FAÇO, em Polietileno de Alta Densidade Injetado (PAD) ou Zamak (Liga de alumínio) consultar nosso departamento técnico caso tenha dúvidas.
Acabamento:
Tubo em aço SAE 1020 – Pintado ou Galvanizado Eletrolítico
Revestimentos Especiais:
Os roletes podem ser revestidos com mangueira Spiraflex, poliuretano ou emborrachados.
