Roletes de Carga para Esteiras Transportadoras

Conjunto de Roletes no qual se apoia o trecho carregado da Esteira Transportadora, utilizado em instalações que possuam necessidades de longos períodos de serviços contínuos, para transporte de diversos tipos de materiais, com pesos específicos médios e elevados, diversas granulações e altas capacidades.

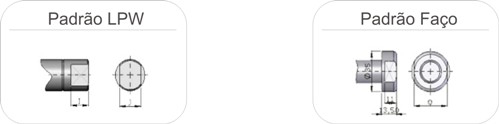

Tipos de Encaixe para ponta do Eixo

Dimensões Bitola Normal

Correia	A	B	C	ØDiâmetro	Código
12"	200 mm	184 mm	162 mm	101,6 mm	RC-N.4.12.CL
14"	220 mm	204 mm	182 mm	101,6 mm	RC-N.4.14.CL
16"	250 mm	234 mm	212 mm	101,6 mm	RC-N.4.16.CL
20"	300 mm	284 mm	262 mm	101,6 mm	RC-N.4.20.CL
24"	250 mm	234 mm	212 mm	101,6 mm	RC-N.4.24.CL
30"	300 mm	284 mm	262 mm	101,6 mm	RC-N.4.30.CL
36"	346 mm	330 mm	316 mm	101,6 mm	RC-N.4.36.CL
42"	406 mm	390 mm	376 mm	101,6 mm	RC-N.4.42.CL
48"	466 mm	450 mm	436 mm	101,6 mm	RC-N.4.48.CL
54"	518 mm	502 mm	488 mm	101,6 mm	RC-N.4.54.CL
60"	589 mm	563 mm	549 mm	101,6 mm	RC-N.4.60.CL
72"	714 mm	698 mm	684 mm	101,6 mm	RC-N.4.72.CL

Dimensões Bitola Larga

Correia	A	B	C	ØDiâmetro	Código
16"	278 mm	256 mm	250 mm	101,6 mm	RC-L.4.16.CL
20"	308 mm	286 mm	280 mm	101,6 mm	RC-L.4.20.CL
24"	308 mm	286 mm	280 mm	101,6 mm	RC-L.4.24.CL
30"	308 mm	286 mm	280 mm	101,6 mm	RC-L.4.30.CL
36"	343 mm	321 mm	315 mm	101,6 mm	RC-L.4.36.CL
42"	408 mm	386 mm	380 mm	101,6 mm	RC-L.4.42.CL
42"	408 mm	386 mm	380 mm	152 mm	RC-L.6.42.CL
48"	458 mm	436 mm	430 mm	101,6 mm	RC-L.4.48.CL
48"	458 mm	436 mm	430 mm	152 mm	RC-L.6.48.CL

Observação:
Os diâmetros de eixo acima especificados são conforme padrão de mercado, isto não significa que não podem ser especificados diâmetros diferentes pelo cliente.

Características:

Tubo:

Industrial SAE 1020.

Eixo:

Eixo em aço SAE 1020/1045, trefilado (tolerância h11), redondo.

Mancais:

Mancais estampados ou soldados.

Rolamento:

Rolamentos "ZZ" ou "2RS", de acordo com o diâmetro do eixo.

Encaixe:

Padrão LPW ou encaixe FAÇO, em Polietileno de Alta Densidade Injetado (PAD) ou Zamak (Liga de alumínio) consultar nosso departamento técnico caso tenha dúvidas.

Acabamento:

Tubo em aço SAE 1020 – Pintado ou Galvanizado Eletrolítico

Revestimentos Especiais:

Os roletes podem ser revestidos com mangueira Spiraflex, poliuretano ou emborrachados.
